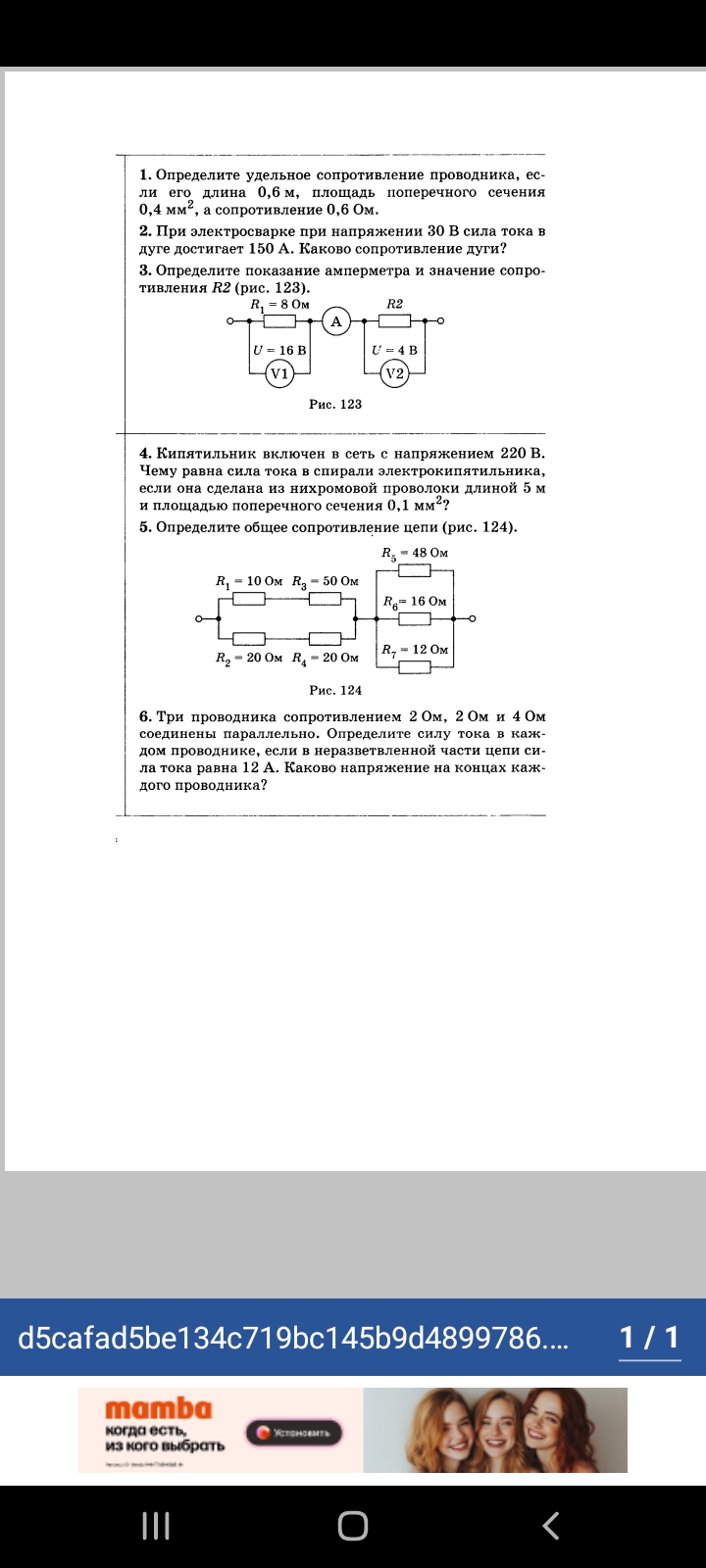

5. Определите общее сопротивление цепи (рис. 124). R1 = 10 Ом, R2 = 20 Ом, R3 = 50 Ом, R4 = 20 Ом, R5 = 48 Ом, R6 = 16 Ом, R7 = 12 Ом.

1. Рассчитаем сопротивление параллельного участка R1, R2, R3, R4: $\frac{1}{R_{1234}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} + \frac{1}{R_4} = \frac{1}{10} + \frac{1}{20} + \frac{1}{50} + \frac{1}{20} = \frac{10+5+2+5}{100} = \frac{22}{100} = \frac{11}{50}$ $R_{1234} = \frac{50}{11} \approx 4.55$ Ом 2. Рассчитаем сопротивление параллельного участка R6, R7: $\frac{1}{R_{67}} = \frac{1}{R_6} + \frac{1}{R_7} = \frac{1}{16} + \frac{1}{12} = \frac{3+4}{48} = \frac{7}{48}$ $R_{67} = \frac{48}{7} \approx 6.86$ Ом 3. Рассчитаем общее сопротивление цепи: $R_{общ} = R_{1234} + R_5 + R_{67} = \frac{50}{11} + 48 + \frac{48}{7} \approx 4.55 + 48 + 6.86 = 59.41$ Ом **Ответ: общее сопротивление цепи примерно равно 59.41 Ом.**
